1、概述

时速350公里中国标准动车组是动力分散型动车组，采用4动+4拖的动力配置，整列动车组牵引功率为10140kW 神马影视，制动功率为13182kW。

牵引系统主要由牵引变压器 神马影视在线，牵引/辅助变流器，牵引电机等构成，永济公司牵头完成牵引系统的设计及地面试验。

动车组最高运营速度：350km/h

最高试验速度：385km/h

    网压                        25kV/50Hz,单相交流

网压波动范围                17 神马影视免费观看. 5kV～31kV.

2、主要技术参数

   牵引变压器：

牵引电机（YJ268A）

额定功率：            650kW；

额定电压：            2800V；

额定电流：            175A；

额定转速：            4173. 7r/min； 神马影院.

额定频率：            140Hz；

安装方式：            架悬式全悬挂

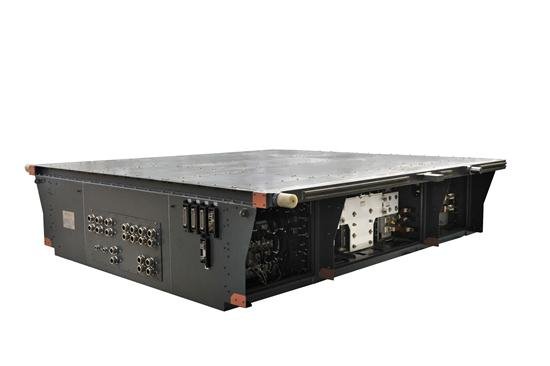

牵引变流器（YGZN2Q256）

额定输入电压：          1850V

额定输入电流：          826A

额定输出电压：          DC 3600V

输出电压：              0～2800V

输出频率范围：         0～200 Hz

辅助变流器（YGN2Q258）

额定输入电压：          DC 3600V

额定输出电压：              三相 AC  380 V （相—相）

输出电压谐波含量THD：     ≤5 %

额定输出容量：            200kVA

逆变+斩波功率功率模块（YQM26Q54）

额定输入电压                        DC 3600V

额定输出电压                        3相AC2800V

额定电流                                348A(174A*2)

最大电流                                500A(250*2)

IGBT工作频率                      ≤450Hz

IGBT元件参数                      6500V/750A

IGBT冷却方式                      水冷

重量                                               约75Kg

尺寸                                               约500 神马在线. 4mm×682. 4mm×335mm（h×l×w）.

牵引四象限功率模块（YQM26Q55）

额定输入电压                               单相AC1850V

额定输入电流                               869A

额定输出电压                               DC 3600V

网压22. 5KV时输入电流            966A 神马影视免费观看.

额定输出电压                               DC 3600V

IGBT工作频率                             ≤350Hz

IGBT元件参数                             6500V/750A

每个桥臂IGBT并联数                2

IGBT冷却方式                             水冷

重量                                                      约75Kg

尺寸                                                      约500 神马影院. 4mm×682. 4mm×335mm（h×l×w）.

辅助逆变功率模块（YQM26Q56）

额定输入电压          DC 3600V

额定输出电压          AC 1257. 6V/50Hz/3p 神马在线.

额定输出电流          102A(rms)

最大输出电流          200A(rms)

IGBT元件参数          6500V/400A

IGBT工作频率          ≤1200Hz

IGBT数量及冷却方式    6个 神马影视，强迫风冷.

正常工作环境温度      -40℃～40℃

重量                  约115kg

尺寸                  740mm×570mm×490mm（l×w×h）

3、主要技术特点

每个牵引单元由两个独立的动力系统组成，牵引系统由牵引变压器（2台） 神马影视高清，牵引变流器及冷却单元（4台），牵引电机（16台）组成。

牵引变流器采用目前电压等级最高的6500V  IGBT功率器件进行电能变换。牵引变流器整机及控制系统完全自主设计，具有完全自主知识产权。

时速350公里中国标准动车组项目来源于中国铁路总公司，依据时速350公里中国标准动车组牵引系统技术条件进行完全自主设计。

牵引变流器、辅助变流器为各自独立的装置，牵引变流器冷却单元外置，辅助变流器从牵引变流器中间回路取电。采用6500V电压等级IGBT及完全自主设计的IGBT驱动板。
